Кодовая и цветовая маркировка резисторов
Кодовая маркировка номиналов резистивных элементов состоит из трёх или четырёх символов, включающих две цифры и букву или три цифры и букву. Последняя буква в коде является множителем, обозначает сопротивление резистора в омах, и указывает расположение запятой десятичного знака. Кодовое обозначение отклонения номинала резистора состоит из буквы латинского алфавита см. табл. 1.
Примечание: Старое обозначение, использовавшееся в СССР указано в скобках.
Цветовая маркировка резисторов обозначается четырьмя или пятью цветовыми кольцами. Цвету каждого кольца соответствует определённому цифровому значению см. табл. 2. Первое и второе кольцо у резисторов с четырьмя цветовыми кольцами обозначает номинал в омах, третье кольцо задаёт множитель на который нужно умножить цифру полученную из двух первых колец, четвёртое кольцо процент на который может отличаться сопротивление резистора от номинала.

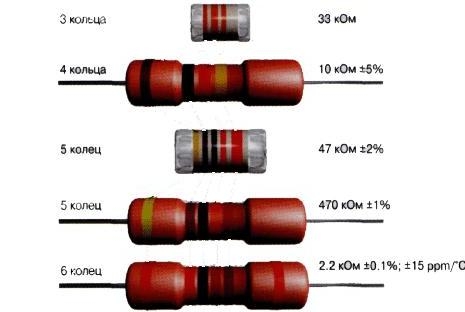

Цветовая маркировка отечественных резисторов.

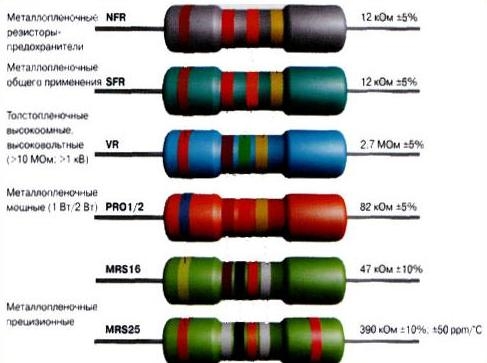

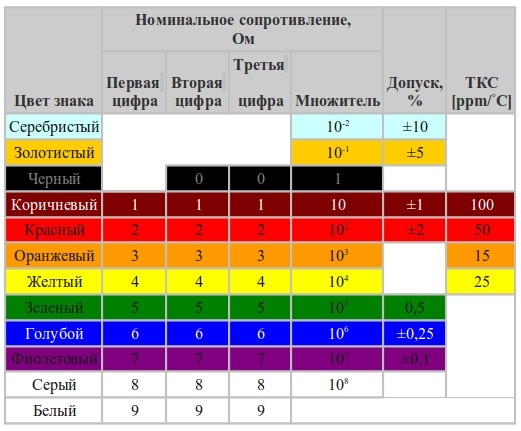

Цветовая маркировка резисторов фирмы PHILIPS.
Маркировка может состоять из 4, 5 или 6 цветовых колец, в коде заложена информация о номинале сопротивления в омах, классе точности и температурном коэффициенте сопротивления. Так же цвет корпуса резистора и взаимное расположение полос несут дополнительную информацию.

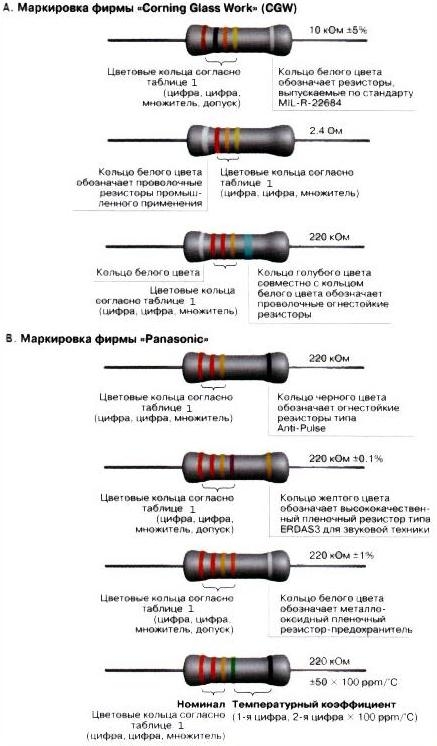

Нестандартная цветовая маркировка резисторов фирм Corning Glass Work и Panasonic.
Многие западные фирмы помимо стандартной маркировки резисторов используют нестандартную внутрифирменную маркировку. Дополнительная маркировка обеспечивает возможность отличать, например, резисторы изготовленные по стандартам повышенных требований точности и безопасности, от стандартов промышленного и бытового назначения.

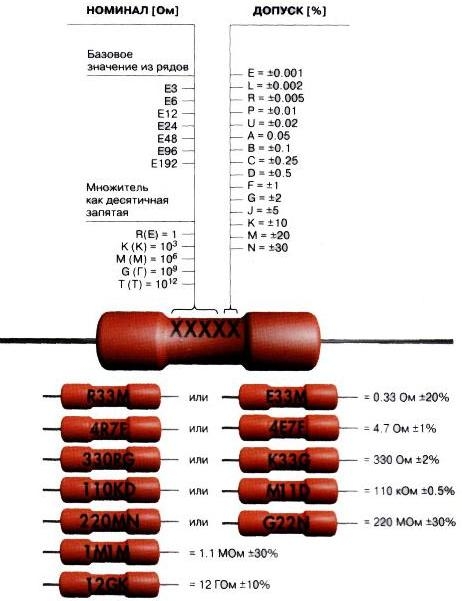

Кодовая маркировка отечественных резисторов.
В соответствии с требованиями ГОСТ, первые 3 или 4 символа маркировки отечественных резисторов предоставляют данные о его номинале, определяемом по базовому значению из рядов ЕЗ...Е192, и множителе. Последний символ показывает класс точности резистора. Требования ГОСТ и IEC практически ничем не отличаются от стандарта BS1852 (British Standart).
Помимо данных, показывающих номинал и класс точности резистора, может наноситься дополнительная служебная информация о типе резистора, его мощности и дате производства.
Перемычки и резисторы с "нулевым" сопротивлением.

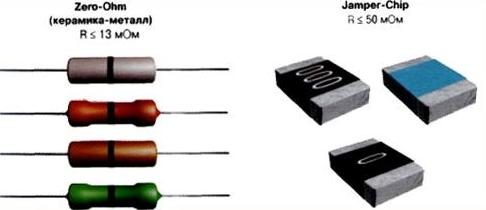

Многие производители электронных компонентов выпускают в качестве предохранителей или перемычек специальные резистивные элементы Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с нулевым сопротивлением. Они производятся в идее стандартного резистора цилиндрической формы с гибкими выводами (Zero-Ohm) или в стандартном корпусе для SMD монтажа (Jumper Chip). Реальная величина сопротивления этих резисторов составляет единиц или десятков миллиом (~ 0,005...0,05 Ом). В корпусах цилиндрической формы маркируется черным кольцом посередине, в корпусах для SMD монтажа (0603, 0805, 1206...) цифровым кодом либо наносится код "000" (возможно "0").

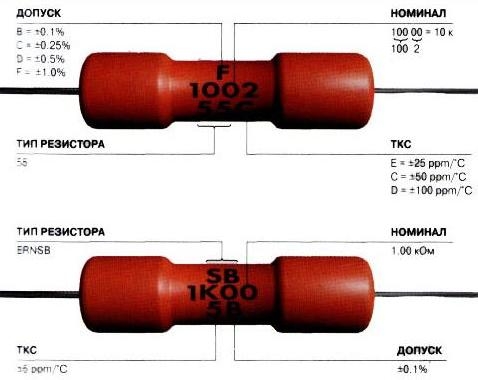

Кодовая маркировка прецизионных высокостабильных резисторов фирмы PANASONIC.

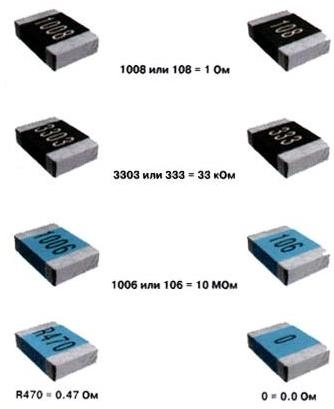

Кодовая маркировка резисторов фирмы PHILIPS.

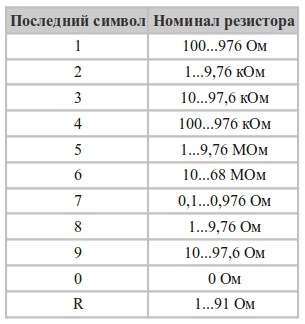

Кодировка резисторов фирмы PHILIPS соответствует общепринятым стандартам, первые две или три цифры обозначают номинал сопротивления в омах, а последняя - множитель. В зависимости от класса точности, номинал сопротивления резистора кодируется тремя или четырьмя символами. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.
Буква R играет роль десятичной запятой, если она стоит в конце указывает на диапазон. Единичным символом "0" обозначаются резисторы Zero-Ohm с сопротивлением равным нулю.

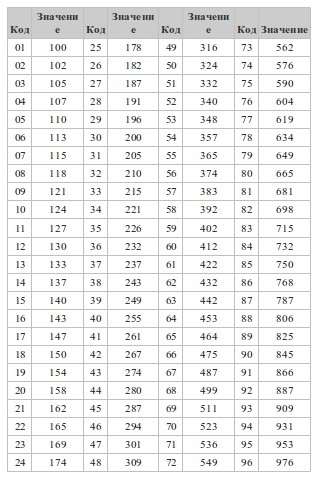

Кодовая маркировка резисторов фирмы BOURNS.
Первые две цифры в маркировке резисторов фирмы BOURNS указывают значения в Ом, последняя - количество нулей. Данная маркировка распространяется на резисторы серии Е-24, с классом точности 1 и 5%, типоразмерами 0603, 0805 и 1206.
Первые две цифры в маркировке резисторов фирмы BOURNS указывают значения в Ом, последняя - количество нулей. Данная маркировка распространяется на резисторы серии Е-24, с классом точности 1 и 5%, типоразмерами 0603, 0805 и 1206.
Две первые цифры, определяют значение сопротивления резистора в Ом, взятые из показанной ниже таблицы 5, последний символ - буква, показывает какой множитель необходимо пременить: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Данная маркировка распространяется на резисторы серии Е-96, классом точности 1%. типоразмером 0603.
