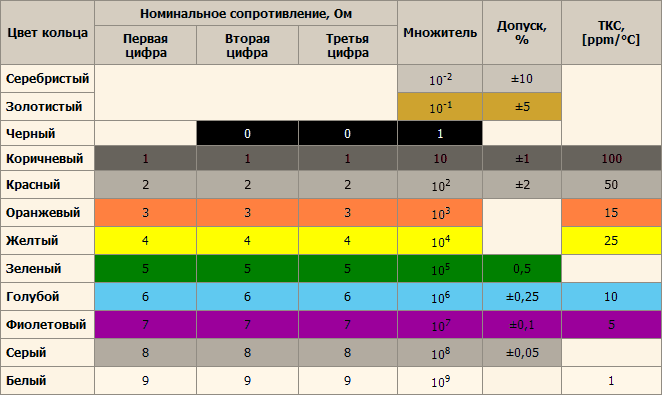

Цветовая маркировка отечественных резисторов в соответствии с ГОСТ 175-72

В соответствии с ГОСТ 175-72 и требованиями Публикации 62 IEC (МЭК) цветовая маркировка наносится в виде 3, 4, 5 или 6 цветных колец. Маркировочные кольца обычно сдвинуты к одному из выводов или ширина первого кольца больше других (выдерживается не всегда). Вместо цветовых колец могут встречаться цветовые точки, но принцип маркировки тот же.

Таким образом, если на корпус резистора нанесено четыре полосы, то цвет первых двух полос соответствует первым цифрам сопротивления. Третья полоса обозначает степень десяти, то есть множитель, на который надо умножить число, обозначенное первыми двумя полосами, чтобы получить сопротивление резистора в Омах. При пятиполосном обозначении первые три первые полосы соответствуют сопротивлению, четвертая - множитель, пятая - допуск. Когда на резисторе три полосы, его допуск - 20 %, а все полосы означают только сопротивление. Шестая полоса указывает температурный коэффициент сопротивления (ТКС).

Цветовые маркировки резисторов некоторых фирм-производителей могут отличаться данных Правил. Помимо стандартной цветовой маркировки, некоторые фирмы применяют внутрифирменную маркировку. Нестандартная маркировка может применяться для отличия резисторов, изготовленных по стандартам "Military", от стандартов промышленного и бытового назначения, или для указания на огнестойкость и т. п. Дополнительную информацию может нести также цвет корпуса резистора.
