Цветовая маркировка конденсаторов

Цветовая маркировка конденсаторов, содержащая сокращенное обозначение параметров, может содержать полосы, кольца или точки. Маркируемые параметры:

• номинальноя емкость;
• множитель;
• допускаемое отклонение напряжения;
• температурный коэффициент емкости (ТКЕ) и (или) номинальное напряжение.

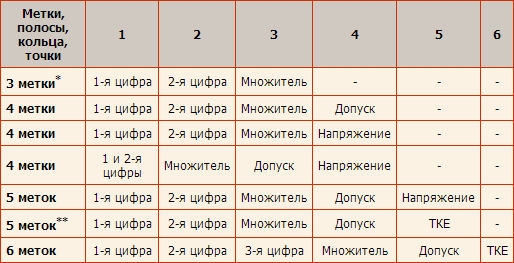

Возможные варианты цветовой маркировки конденсаторов

Допуск 20%. Возможно сочетание двух колец и точки, указывающей на множитель.

^** Цвет корпуса указывает на значение рабочего напряжения.

Цветовая маркировка 3-мя метками

Цветовая маркировка 4-мя метками

Цветовая маркировка 5-ю метками

5 цветных полос или точек используют для маркировки пленочных конденсаторов. Первые три кодируют значение номинальной емкости, четвертая - допуск, пятая - номинальное рабочее напряжение.

Цветовая маркировка 6-ю метками



^*Для емкостей меньше 10 пФ допуск ±2,0 пФ.
^** Для емкостей меньше 10 пФ допуск±0,1 пФ.
